SC175: Dibangun untuk Truk yang Tidak Pernah Berhenti
175A · 600V · UL1977 · IP20 · bipolar dua-pin · shell PC110U
Stacker dan truk gudang tidak menjalani kehidupan yang mudah. Konektor 175A pada salah satunya dicolok dan dicabut beberapa kali per shift, membawa arus selama berjam-jam, dan kemudian dibiarkan tergantung pada kabelnya. SC175 ditentukan untuk tugas tersebut daripada untuk angka katalog.
Siklus Kerja Adalah Spesifikasi Sebenarnya
Konektor diberi peringkat untuk arus dan tegangan; yang jarang diberi peringkat adalah jumlah kali konektor tersebut dipasangkan. Dalam armada stacker, jumlah itu tinggi: penggantian baterai, koneksi pengisian daya, dan pengujian sesekali. Setiap pemasangan adalah peristiwa keausan kecil pada kontak dan pada kait, dan konektor yang marjinal saat baru menjadi sambungan panas setelah setahun.
SC175 mengatasinya di tempat-tempat di mana keausan terjadi: kait yang mempertahankan ketegangannya, kontak yang dilapisi sehingga resistansi tidak naik dengan setiap siklus, dan selubung yang tahan jatuh dengan kabel masih terpasang.
Peringkat

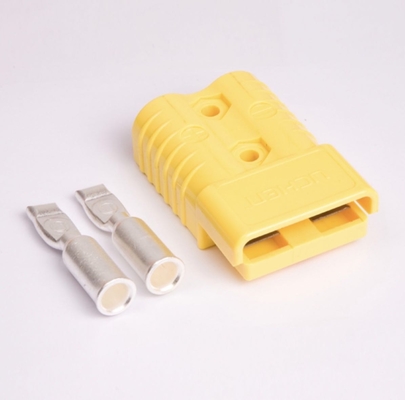

175A kontinu, 600V, UL1977, IP20, -20℃ hingga +105℃, tahan 2500V DC. Konfigurasi bipolar dua-pin. Terminal adalah tembaga T2 dengan pelapisan perak; selubung adalah polikarbonat PC110U. Warna standar atau sesuai kebutuhan pelanggan.
Angka 175A adalah tempat konektor ini berada dalam armada: cukup berat untuk stacker atau truk penyeimbang kecil, cukup ringan sehingga kabel tetap mudah dikelola oleh operator yang mengganti baterai di kompartemen sempit.
Ukuran Kabel yang Diterima
Terminal ditawarkan untuk 4 AWG, 2 AWG, 1 AWG, dan 0/1 AWG. Rentang tersebut mencakup kabel yang digunakan pada sebagian besar aplikasi 175A, dan ada karena konektor 175A digunakan pada lebih dari satu kelas truk - kabel stacker dan kabel penyeimbang kecil tidak sama bahkan ketika konektornya sama.
Cocokkan cetakan dengan kabel, bukan dengan lug. Krimp yang dibuat dengan cetakan yang salah terlihat benar dan terukur salah, dan pada 175A perbedaannya terlihat sebagai panas di terminal daripada sebagai kesalahan yang terlihat.
Perak pada Tembaga T2
Pelapisan adalah yang menjaga sambungan yang dibuat ulang tetap stabil. Tembaga telanjang teroksidasi, dan oksida bersifat resistif; pada konektor yang dipasangkan ratusan kali, resistansi itu terakumulasi secara diam-diam sampai sambungan menjadi hangat pada setiap pengisian daya. Pelapisan perak menjaga resistansi kontak di tempatnya semula, itulah sebabnya ia muncul di setiap peringkat dalam keluarga ini daripada hanya di bagian atas.
Selubung dan Pegangan
Polikarbonat PC110U memberikan kekuatan benturan tanpa kerapuhan plastik keras, dan konektor dipasok sebagai satu set dengan pegangan dan penutup yang serasi. Pegangan adalah bagian yang menerima penyalahgunaan - operator menarik konektor darinya selusin kali sehari - jadi satu set yang serasi bukanlah kenyamanan pengemasan, itu adalah bagian yang menjaga konektor tetap utuh.
Di Mana Kegagalan Sebenarnya Muncul
Pada krimp. Penyebab paling umum dari sambungan 175A yang hangat. Uji tarik sebelum menutup selubung menangkap hampir semuanya.
Pada kait. Kait yang kehilangan ketegangannya membuat konektor longgar karena getaran; gejalanya adalah kontak intermiten daripada kegagalan bersih.
Pada masuknya kabel. Kabel yang tergantung dari konektornya memberikan tikungan permanen di masuknya; selama berbulan-bulan jaket mengeras di titik itu dan pecah.
Pada permukaan kontak. Kontaminasi dari penanganan, dan kadang-kadang dari dilap dengan bahan abrasif yang menghilangkan pelapisan.
Catatan tentang 175A vs 350A
Keduanya tidak dapat dipertukarkan, dan perbedaannya bukan hanya peringkat arus: 350A menerima kabel 2/0 hingga 300 AWG, sementara yang ini berhenti pada 0/1 AWG. Memasang konektor 175A ke kabel 2/0 adalah kesalahan yang menghasilkan sambungan panas sejak shift pertama, karena kabel dapat membawa lebih banyak daripada yang dapat dilewati kontak.
Perawatan yang Sesuai dengan Shift
Pada setiap penggantian baterai: lihat permukaan kontak. Pada setiap servis: periksa ketegangan kait dan masuknya kabel. Sekali per musim: bandingkan suhu konektor di seluruh armada setelah pengisian daya, dan selidiki yang luar biasa. Tidak ada langkah-langkah tersebut yang memakan waktu lebih dari satu menit, dan bersama-sama mereka mencegah mode kegagalan yang menghentikan truk di tengah shift.
Pemesanan

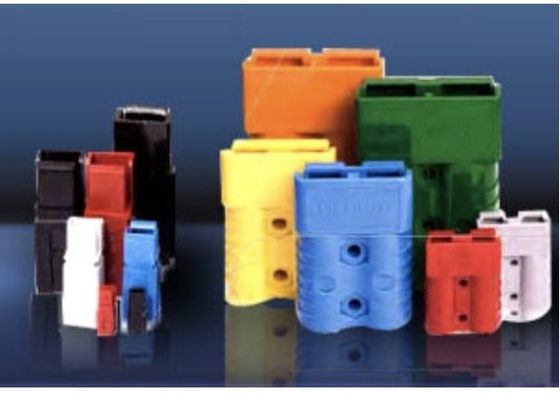

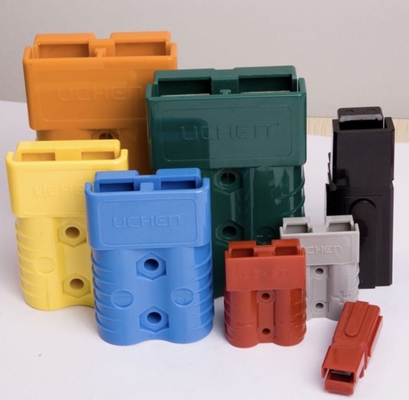

Tentukan ukuran kabel dengan konektor sehingga terminal dicocokkan di pabrik daripada di bangku kerja. Di mana armada menggunakan beberapa peringkat, pesan berdasarkan kelas mesin dan simpan ukuran secara terpisah di toko - selubung terlihat serupa, dan kotak yang tercampur adalah bagaimana konektor yang salah berakhir di kabel yang salah.
Pertanyaan Umum
Apakah ini konektor dua-pin? Ya, bipolar dua-pin, dengan pegangan dan penutup yang serasi.
Bisakah digunakan pada paket 48V? Peringkatnya adalah 600V, jadi tegangan bukanlah batasnya; arus dan ukuran kabel menentukan aplikasi.
Kelas perlindungan apa? IP20 - benda padat, bukan air.
Apakah ada selubung cadangan? Tanyakan dengan model dan ukuran kabel; set dipasok serasi.
| | | | |
Mengapa Peringkat IP20 Jujur
IP20 sering dibaca sebagai batasan dan memang seharusnya begitu: konektor ini bukan untuk area pencucian dan bukan untuk titik pengisian daya luar ruangan tanpa penutup. Kegunaannya adalah untuk kompartemen baterai, di mana risikonya adalah kontak dengan jari dan alat daripada dengan air. Situs yang membutuhkan lebih banyak harus menentukan selungkup yang berbeda daripada mengharapkan yang ini untuk mentolerir percikan.
Mencocokkan Konektor dengan Kelas Truk
Sebagai aturan: truk palet tangan dan stacker kecil berada di ujung bawah rentang, stacker gudang dan mesin penyeimbang kecil pada 175A, dan truk penyeimbang yang lebih berat pada 350A. Aturan ini adalah titik awal, bukan spesifikasi - kabel yang sudah terpasang pada truk adalah bukti yang lebih baik, karena konektor harus cocok dengan kabel serta beban.
Satu Set Cadangan per Lokasi
Satu set cadangan 175A di rak mengubah konektor yang rusak dari truk yang tidak beroperasi menjadi perbaikan sepuluh menit. Mengingat selubung terlihat serupa di berbagai peringkat, beri label cadangan dengan ukuran kabelnya serta modelnya.
